COM Express核心板

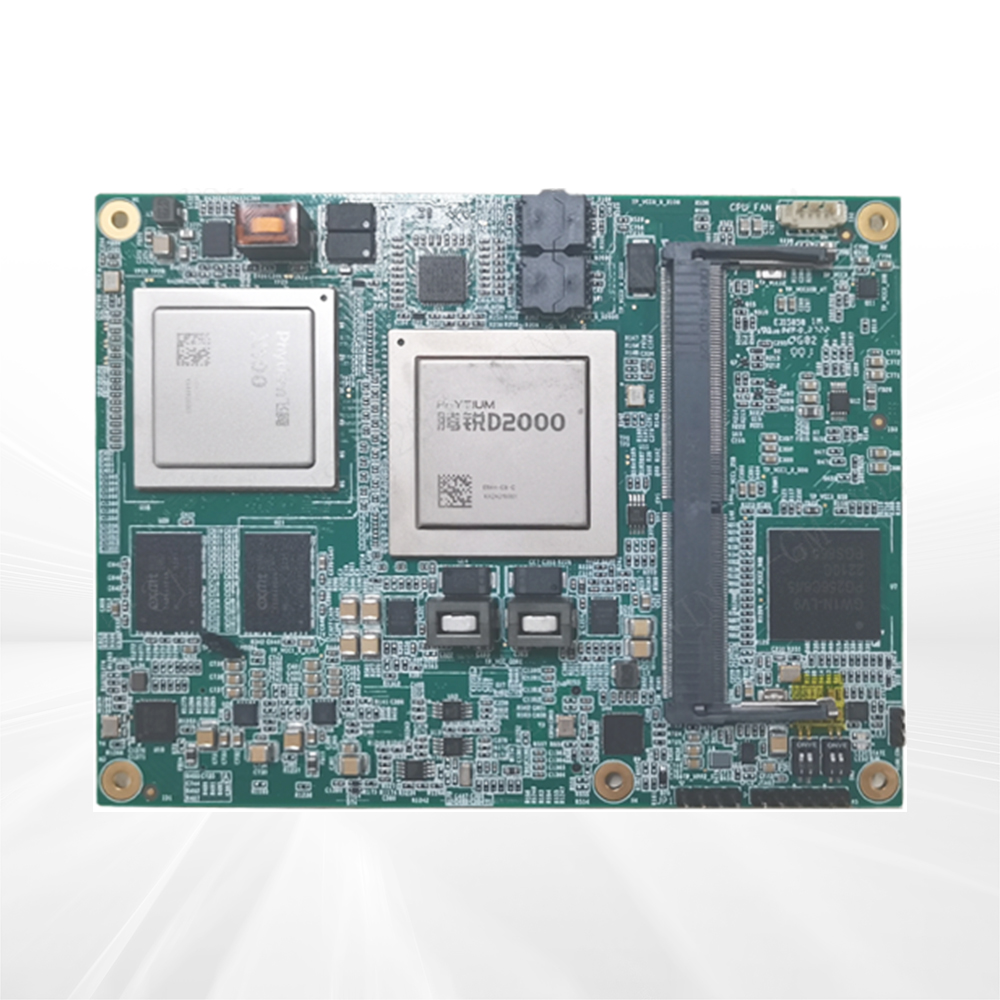

COM-1505-FT是基于飛騰D2000八核處理器并搭載X100高性能橋片為核心的COM Express模塊,其結構符合COM ExpressTM125 x 95的Basic module標準,為標準的TYPE6規范,國產化率為100%,集成了豐富的外圍接口和總線,使用戶可以快速的搭建基于飛騰D2000的系統平臺。
CPU采用騰銳D2000八核處理器,主頻為2.3GHz(寬溫2.0GHz);搭載飛騰新一代自主橋片X100,集成3D GPU顯示功能,1路SO-DIMM DDR4內存插槽。該模塊結構緊湊、功耗低、整板采用SMT工藝設計,具有高性能、高國產化、高穩定、高可靠等特點,可廣泛應用于GF、政府、科研、醫療、電力、通訊、交通等領域。
項目 | 描述 | |
---|---|---|
處理器 | 騰銳D2000/8 | |
芯片組 | X100 | |
系統內存 | 1路SO-DIMM DDR4內存插槽,最大支持32G | |
存儲配置 | 4*SATA3.0 | |
顯示信號 | 1*DP,1*VGA | |
USB信號 | 4*USB2.0,4*USB3.0 | |
網絡信號 | 1路10/100/1000Mbps 以太網 | |
聲卡配置 | 1*HAD | |
其它接口信號 | 2路串口 8*GPIO(4*GPI/4*GPO) 1路I2C 1路FAN |
|
總線擴展 | 1*PCIE3.0X16(可分為2*X8)、8*PCIE3.0X1 | |
總線擴展 | 1*PCIE3.0X16(可分為2*X8)、8*PCIE3.0X1 | |
電源供電 | 單12V供電和5VSB、12V供電 | |
環境要求 | 單板工作溫度: COM-1505-FT-01:-20℃~+55℃; COM-1505-FT-02:-40℃~+55℃; |
|
主板貯存溫度:(-55)℃~(+70)℃ | ||
恒定濕熱:(40)℃( 95)%RH無凝結 | ||
產品尺寸 | 125mm × 95 mm | |
操作系統 | 銀河麒麟、統信UOS |
