智能人機交互終端

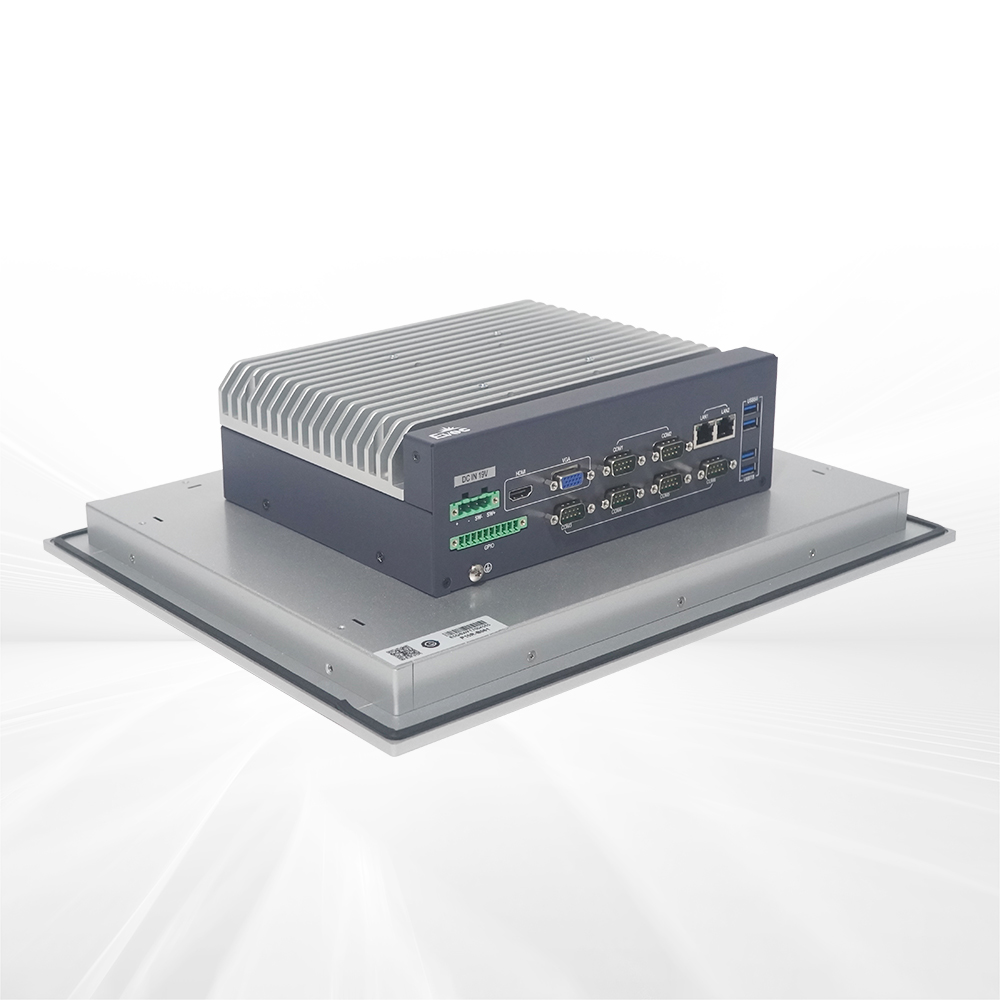

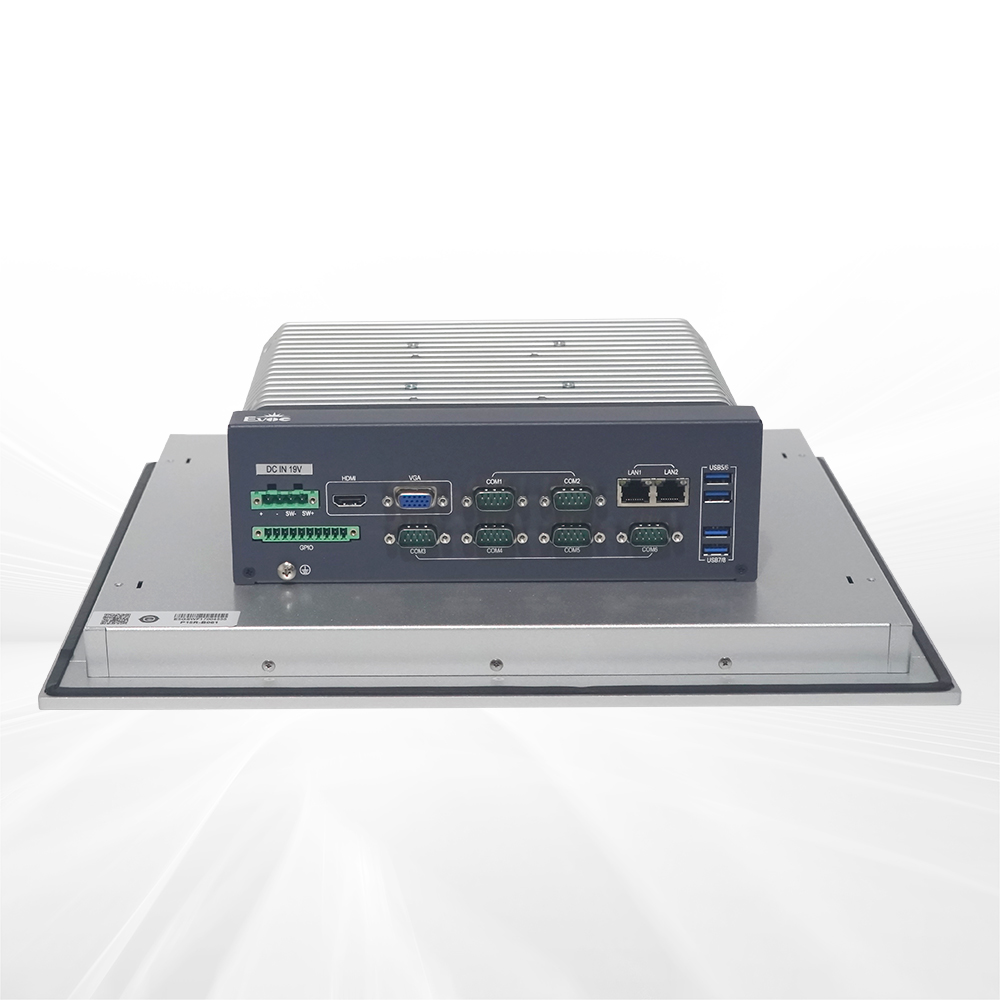

P15是一款15"方屏工業平板一體電腦，前面板支持IP65防護等級，內部采用無風扇模塊化設計，支持多種CPU模塊，根據不同應用場景，可靈活更換I/O接口和觸摸屏類型，滿足客戶多樣化生產應用需求。
P15系列產品主要應用于軌道交通、機器視覺、工業自動化等領域，如盾構隧道掘進機，自動化生產線MES，綜合監控（軌道交通，樓宇，電力等），數控機床，單晶爐機，汽配控制等應用場景。
| 項目 | 描述 | |
|---|---|---|
| 系統配置 | 處理器 | Intel? Celeron J1900、J6412、X6425E、Intel? Core? 6/7/8代 I3/I5/I7系列及9代Intel? Core? I3/I5系列，LGA1151，CPU TDP ≤ 65W。 支持12/13代Core? i9/i7/i5/i3/ Pentium? Gold/Celeron? G系列處理器LGA1700針腳,65W以內的處理器 |
| 芯片組 | 可選H110/C236/H310/Q370/H610E/Q670E | |
| 內存 | BayTrail J1900：支持1個204Pin DDR3L SO-DIMM插槽，最大支持8GB，且 8G DDR3L 內存需雙面顆粒。 SkyLake-U： 支持1個260Pin DDR4 SO-DIMM內存插槽板載4GB插槽最大支持16GB，整機內存最大支持20GB。 H110/C236/H310/Q370： 支持2個260Pin DDR4 SO-DIMM內存插槽，單個插槽最大支持32GB，整機內存最大支持64GB。 H610E/Q670E：支持2條DDR5 4800MHz SO-DIMM內存插槽，單槽最大支持32G整機最大支持64GB |
|
| 顯示性能 | 屏幕尺寸 | 15”TFT LCD 4:3 方屏 |
| 最大分辨率 | 1024x768 | |
| 亮度 | ≥300cd/m2（裸屏） | |
| 對比度 | 600:1 | |
| 觸摸功能 | 觸摸方式 | 電阻屏，5線電阻屏，單點觸控 '電容屏，全平面，10點觸控 |
| I/O 接口 | 網口 | J1900/J6412/H110/C236/H310/Q370: 2/4/6個RJ45 10/100/1000Mbps網絡接口可選 H610E/Q670E：標配1個RJ45千兆電口+1個2.5G電口，H610E可多選裝2個2.5G電口，Q670E可多選裝4個2.5G網口 |
| 顯示 | BayTrail/H110/H310/Q370：支持VGA、HDMI、DVI-I中任意兩顯，不支持同時三顯 C236:支持VGA、HDMI、DVI-I同時獨立三顯 H610E/Q670E：支持2個HDMI 2.0, 1個DP1.4，支持同時三顯 |
|
| USB | BayTrail ：最大支持1個USB3.0+5個USB2.0接口。 SkyLake-U: 2個USB3.0+2個USB2.0接口。 H110：4個USB3.0+4個USB2.0接口 C236：8個USB3.0。 H310/Q370：4個USB3.0+4個USB2.0接口。 H610E：2個USB3.2 Gen2、1個USB3.2 Gen1接口、5個USB2.0。 Q670E：4個USB3.2 Gen2、4個USB3.2 Gen1接口。 |
|
| COM | 4/5/6個串口可選，COM1~COM6支持RS232/485/422可選（MAX），配擴展箱可達到10個COM口，擴展箱的4個串口為RS-232模式 | |
| GPIO | 1個8路GPIO（1×10鳳凰端子） | |
| Audio | 1組Audio接口（支持MIC-IN、LINE-IN、LINE-OUT） | |
| 擴展總線 | 主板集成 | 擴展槽依據具體配置而定 |
| 存儲器 | 硬盤 | BayTrail/SkyLake-U：1個SATA 接口。 H110/C236/H310/Q370/H610E/Q670E：2個SATA 接口。 |
| M-SATA/M.2 | BayTrail/SkyLake-U：1個M-SATA插槽。 H110/C236：1個M-SATA插槽，1個M.2 keyM插槽。 H310:：1個M.2 keyB插槽。 Q370/H610E/Q670E： 1個M.2 keyM插槽。 |
|
| 工作環境 | CPU TDP＜35W 搭配HDD，工作溫度：0℃~45℃；搭配SSD，工作溫度：工作溫度：0℃~50℃； 35W≤CPU TDP≤65W 搭配HDD，工作溫度：0℃~40℃；搭配SSD，工作溫度：工作溫度：0℃~50℃； 注意：整機工作環境的空氣流速依據具體配置; |
|
| 存儲環境 | -20℃～+60℃； 濕度：5%～95%（非凝結狀態） |
|
| 安裝方式 | 支持嵌入式、VESA標準支撐臂等 | |
| 產品尺寸 | 外形尺寸 | 381mm（W）x305mm(H)(深度尺寸依據具體配置而定) |
| 開孔尺寸 | 365mm（W）x283mm(H) | |
| 電源 | 1個4Pin鳳凰端子型電源接口 BayTrail ：1個2Pin鳳凰端子型電源接口，1個2Pin鳳凰端子型遠程開關接口，輸入電壓依據具體配置。 SkyLake-U/H110/C236/H310/Q370/H610E/Q670E：1個4Pin鳳凰端子型電源接口，輸入電壓依據具體配置 |
|
| 操作系統 | WIN7(64bit)、WIN10、LINUX(2.6 內核) | |
| 名稱 | 類型 | 平臺 | 版本號 | 更新日期 | 大小 | 下載 |
|---|---|---|---|---|---|---|
| P15B-產品單頁 | 全平臺 | VOL15.0 | 2025-04-22 | 0.43MB | 下載 𐃯 |
