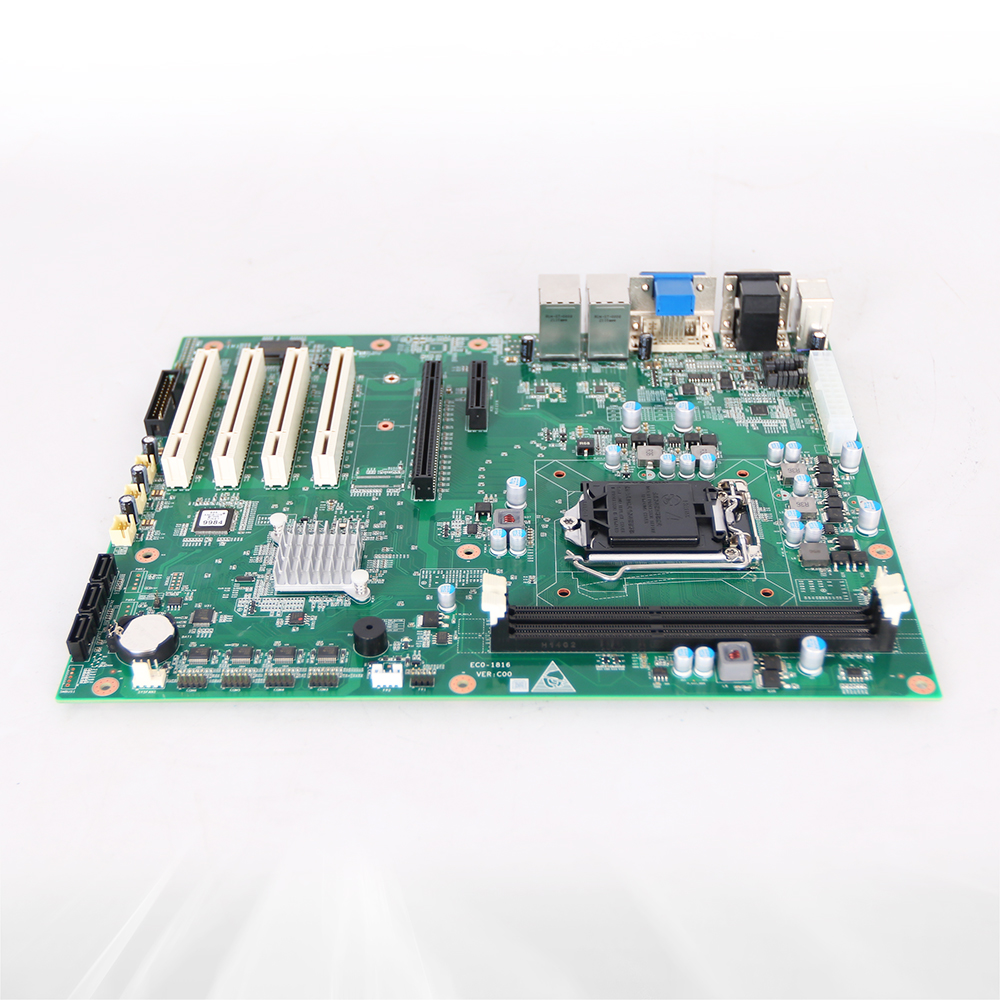

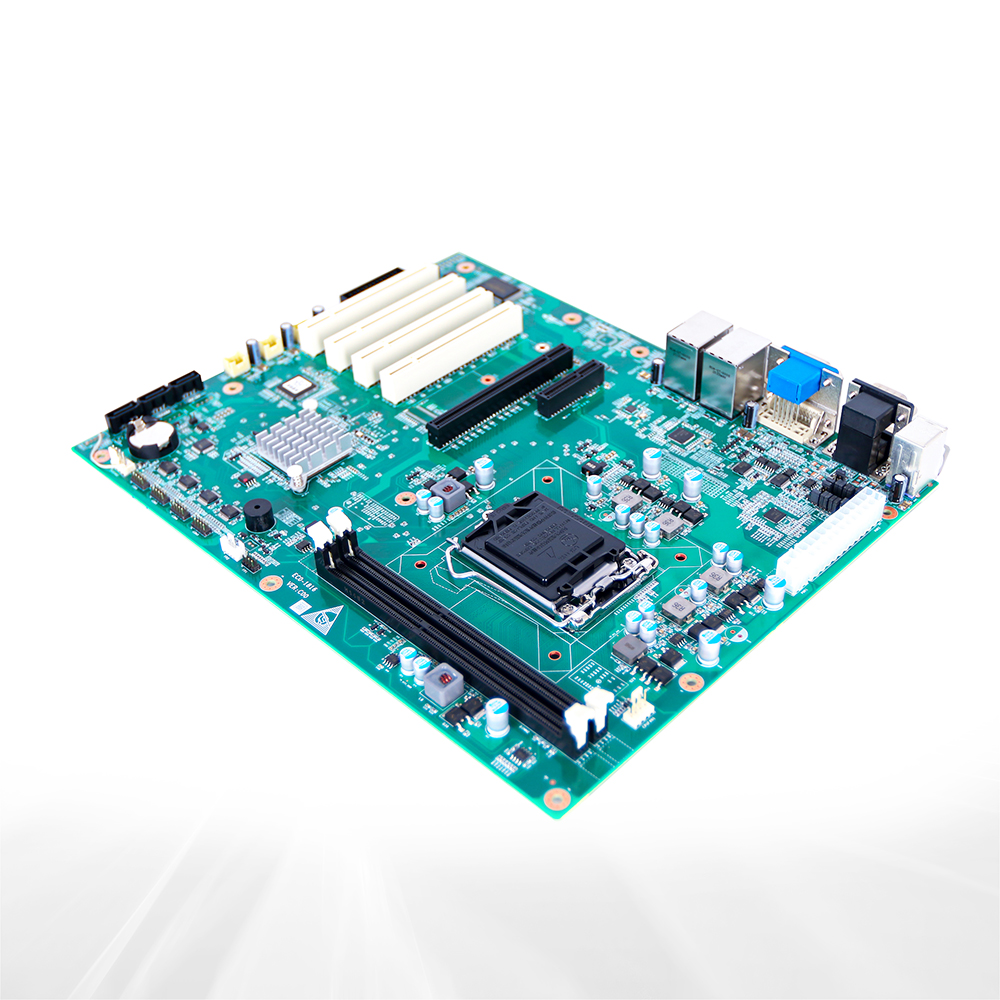

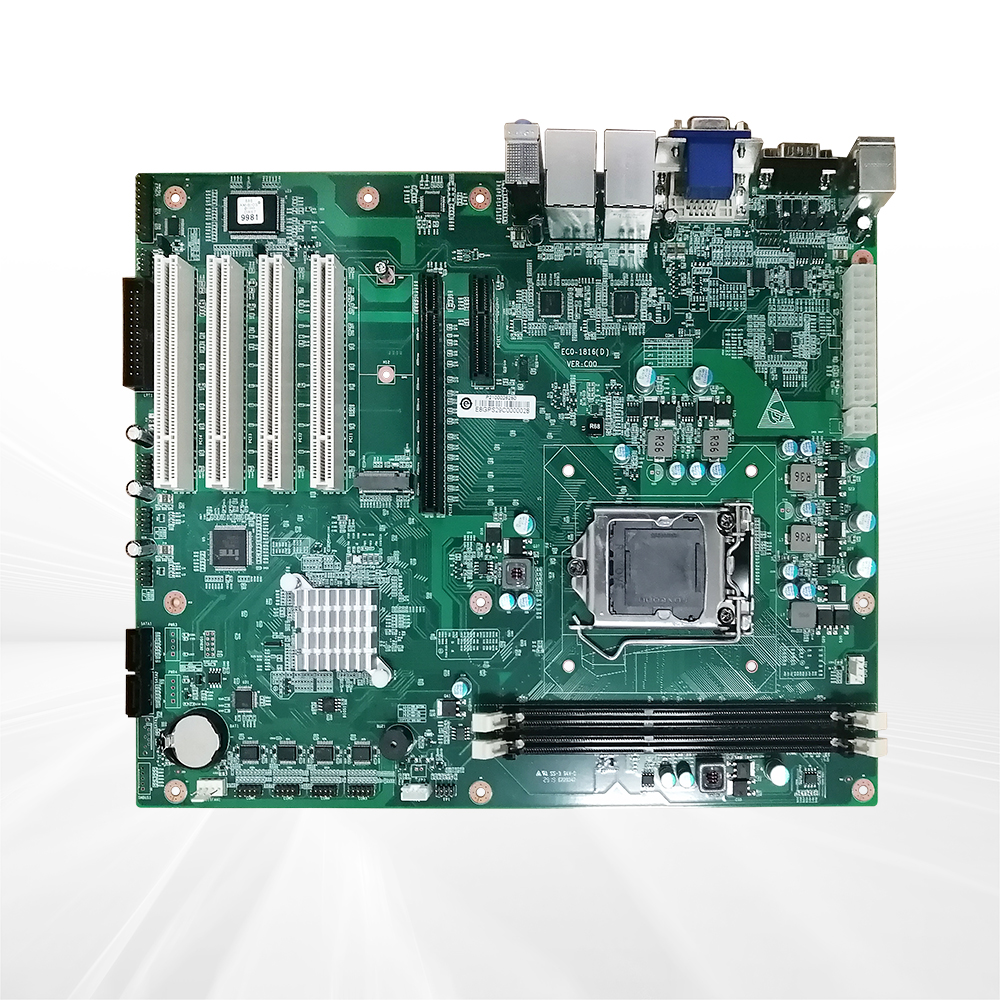

ATX結構單板電腦
EC0-1816是基于Intel H61芯片組開發的ATX結構單板電腦,支持Ivy bridge/Sandy bridge LGA1155針腳的處理器；支持VGA+DVI-D顯示功能、豐富的IO接口、支持PCIe，PCI總線擴展,能廣泛應用在工業自動化控制、自動化檢測、安全監控、智能交通、通信自動化、環保檢測等領域。
| 項目 | 描述 | |
|---|---|---|
| 處理器 | 支持Ivy bridge/Sandy bridge LGA 1155針腳處理器 | |
| 芯片組 | H61 | |
| 內存 | 2條240Pin標準DDR3 DIMM內存插槽，單根內存最大容量8GB，總支持16GB | |
| 顯示接口 | 1個VGA、1個DVI-D | |
| 音頻 | 支持MIC-IN/LINE-IN/LINE-OUT | |
| LAN | 2個千兆網口，LAN1支持網絡喚醒 注：因PCIE x4槽與LAN2共用資源，當插PCIE x4卡時LAN2網絡接口無功能 |
|
| 存儲器 | 3個SATA2.0，AHCI模式下支持熱插拔功能 | |
| IO接口 | 1個并口 6個串口，其中COM1板載，支持RS-232/422/RS-485模式選擇 1個M.2 KEY-B-2280接口 10個USB2.0接口 1個PS/2接口 1個8路數字I/O接口 1個TPM接口 |
|
| 總線擴展 | 4個PCI 1個PCIEx16 1個PCIEx4(實際x1信號) |
|
| 電源 | ATX電源供電 | |
| 工作環境 | -10℃～60℃ | |
| 存儲環境 | -20°C～80C | |
| 相對濕度 | 5%～95%（非凝結狀態） | |
| 外形尺寸 | 305mm（長）×244mm（寬） | |
| 操作系統 | WIN7、LINUX系統 | |
| 名稱 | 類型 | 平臺 | 版本號 | 更新日期 | 大小 | 下載 |
|---|---|---|---|---|---|---|
| EC0-1816(F)-產品單頁 | 全平臺 | VOL15.0 | 2025-04-23 | 0.49MB | 下載 𐃯 |
