自動售檢票專用控制器

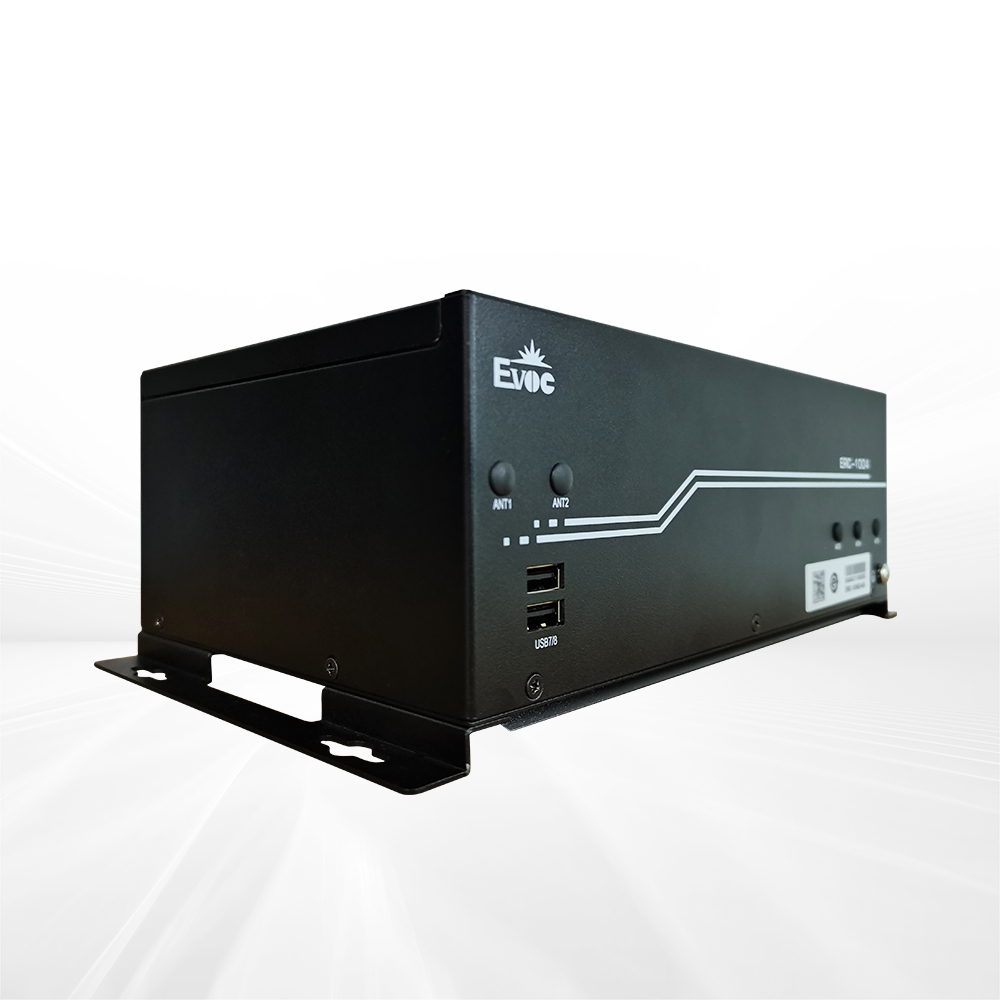

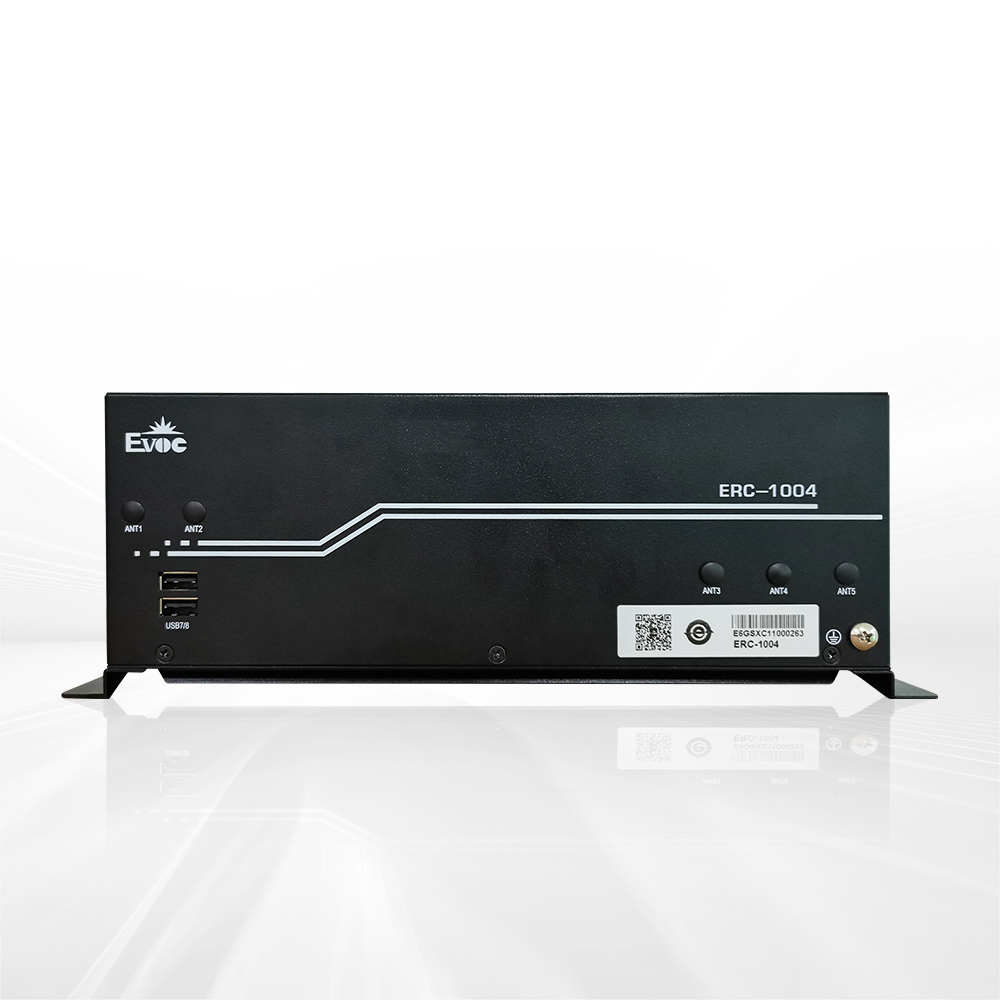

ERC-1004B是一款多串口多顯示低功耗無風扇嵌入式整機,專門針對地鐵AFC系統的終端設備主控單元應用而設計,此款整機結構緊湊,內部布局合理,1/0和擴展接口豐富,可廣泛應用于地鐵AFC系統自動檢票機(AGM)、自動售票機(TVM)和半自動售票機(BOM)終端設備主控單元。
項目 | 描述 | |
---|---|---|
系統配置 | 處理器 | 板載Intel? Celeron J1900 CPU 2.0GHz M60A-H:Intel? H110/C236:支持6/7/8代Intel? Core? I3/I5/I7系列,支持9代Intel? Core? I3/I5系列,LGA1151,CPU TDP ≤ 65W |
芯片組 | Intel? Baytrail-I SOC | |
內存 | 板載DDR3L內存 2GB/4GB/8GB可選 | |

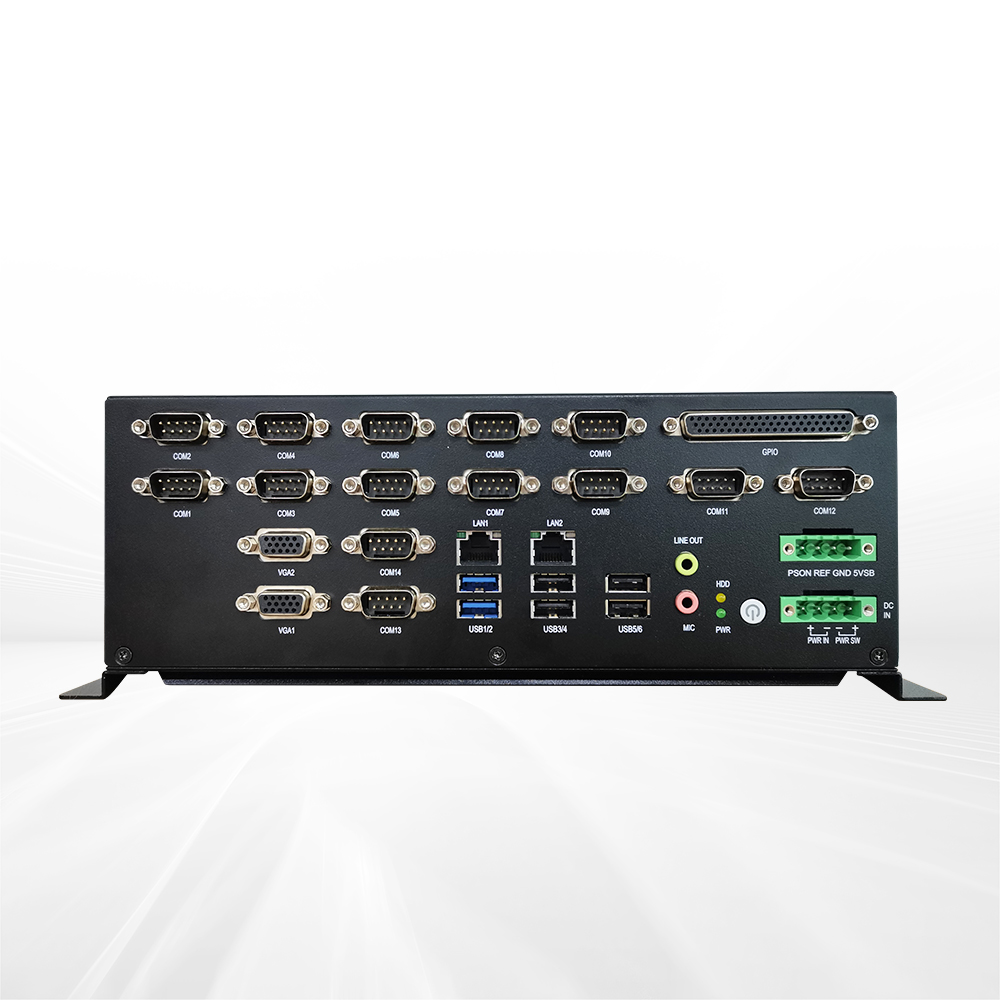

I/O 接口 | 網口 | 2個10/100/1000Mbps RJ45網口,LAN1支持網絡喚醒 1個10/100Mbps RJ45網口(可選) |
顯示 | 1個LVDS可選,DB24+4接口,分辨率1920×1080,支持單通道 | |
USB | 5個USB2.0,1個USB3.0 | |
COM | 14個RS232串口,其中4個RS232/422/485接口 | |
GPIO | 32路GPIO接口 | |
PS/2 | 1個PS/2 | |
Audio | 1組音頻接口,支持MIC-IN/LINE-OUT | |
天線 | 2個天線孔 | |
擴展總線 | 主板集成 | 1個PCI擴展槽(可選) 1個MiniPCIe擴展槽 1個SIM卡槽(可選) |
存儲器 | 硬盤 | 1個2.5寸固態硬盤位 mSATA和固態硬盤二選一 |
M-SATA/Cfast | 1個CFast卡槽、1個mSATA接口 | |
工作環境 | 工作溫度 | -20℃~+70℃ |
存儲環境 | 存儲溫度 | -40℃~+80℃ |
存儲濕度 | 溫度40℃,相對濕度95%(非凝結狀態) | |
安裝方式 | 壁掛式、桌面式 | |
產品尺寸 | 不含腳架:260mm(寬)× 91.7mm(高)× 165mm(深) | |
電源 | 支持DC12V電源輸入,可選DC9-36V輸入 支持電源喚醒功能 |
|
操作系統 | WIN7(64bit)、WIN10、LINUX(2.6 內核) |
