應用背景

在當今社會，安全問題備受關注。隨著人流量的不斷增加，各種場所如機場、車站、地鐵站、商場等都需要高效、準確的安檢設備來確保人員和物品的安全。X光安檢機作為一種重要的安全檢測工具，廣泛應用于各個領域。而工控機在 X 光安檢機中扮演著關鍵的角色，為安檢系統的穩定運行和高效檢測提供了有力支持。

行業痛點

1. 穩定性不足：傳統的安檢機控制系統在長時間運行過程中容易出現故障，影響安檢效率和準確性。

2. 處理能力有限：面對大量的安檢數據和復雜的圖像分析任務，普通計算機的處理能力難以滿足需求。

3. 兼容性差：不同廠家的安檢設備和軟件之間兼容性不佳，導致系統集成和升級困難。

4. 維護成本高：安檢機的故障維修需要專業技術人員，且維修時間長，增加了企業的運營成本。

解決方案

X光安檢機一般用于大使館、會議中心、會展中心、酒店、商場、機場、火車站、汽車站、政府機關大樓。大型活動等場所等半戶外環境下。應用場所可能存在高低溫,高濕度的環境。其主要工作原理:當待險物品在傳動裝置的拖動下進入X射線照射區域，X射線透過被檢物品到達上方的射線深測器，經過射線探測器的光電轉接，透射X射線束被轉換為弱的電信號，經過一系列放大和A/D(模/數)轉換，由圖像采集和傳輸單元傳送到工控機，經過工控機內部的圖像處理軟件處理，最終將待檢物體的圖像顯示到顯示器上，檢測人員可以依據圖像包含的物質屬性，以顏色作區分判斷。

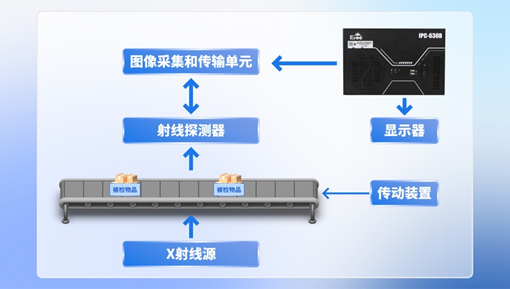

拓?fù)浣Y(jié)構圖：

工控機一方面實現圖像的處理和顯示，一方面對系統的外圍設備作以監控，將其狀態信息實時反饋給系統軟件，進行相應處理，現場應用環境比較復雜，因此對工控機的要求主要如下:

1.干擾性強，不受環境和設備本身的電磁干擾，

2.強大的處理能力，滿足現場圖像實時傳導，保障軟件快速運行;

3.斷電后來電自啟動功能;

4.要求能 24H 不間斷，穩定工作;

5.耐高低溫,要求0~+50℃溫度環境下穩定使用,

6.維護簡單便捷、散熱性能良好。

當系統上電，開機初始化，機罩電氣連鎖完整并反饋給系統控制板、開X射線探測器、清空?qǐng)?bào)警燈信號、以及顯示器初始化。

工作人員使用鍵盤發出檢測指令，馬達啟動，待檢物品傳送檢測通道，觸發光障信號，光障信號通過系統控制板送達工控機，使得X射線源開啟，完成照射，物體離開通道，機器另一側光障信號上傳至工控機關閉X射線源，整個過程同步進行圖像采集和傳輸，并顯示。

相關產品

客戶收益

方案優勢：

1.強大的運算及處理能力

2.搭載國產兆芯平ZX-C4580 四核處理器，運算性能遠遠不低于現有客戶使用方案,

3.超強的 EMC性能，抗干擾性強，不受環境和設備本身的電磁干擾;

4.穩定可靠運行，24小時正常運行，且支持?jǐn)嚯姾髞?lái)電自啟功能，方便地鐵、汽車站等工作場所操作人員操作;

5.開放性及兼容性高的硬件平臺

6.IPC-630B-ZX國產兆芯平臺主板所有接口均采用標準化設計，與客戶系統兼容性高，讓系統整合、操作者都能夠便捷的設定、操作及維護。

價值：

1. 提高安檢效率

- 高性能的工控機和定制化軟件能夠快速處理安檢數據，提高安檢速度，減少人員等待時間。

- 自動識別違禁物品功能可以減少人工干預，提高安檢的準確性和效率。

2. 增強系統穩定性

- 工業級的工控機和優化的系統架構確保了安檢系統的穩定運行，減少了故障發生的概率。

- 分布式控制和集中管理的模式提高了系統的可靠性，即使某個模塊出現故障，也不會影響整個系統的運行。

3. 降低維護成本

- 專業的技術支持團隊可以及時解決設備故障，減少維修時間和成本。

- 優化后的系統架構便于系統的升級和維護，降低了企業的運營成本。

4. 提升安全防范水平

- 工控機在 X 光安檢機中的應用解決方案可以與其他安全系統集成，形成全方位的安全防范體系。

- 提高安檢的準確性和效率，有效防止違禁物品進入，提升了場所的安全防范水平。
