低功耗高性能無風扇嵌入式系統

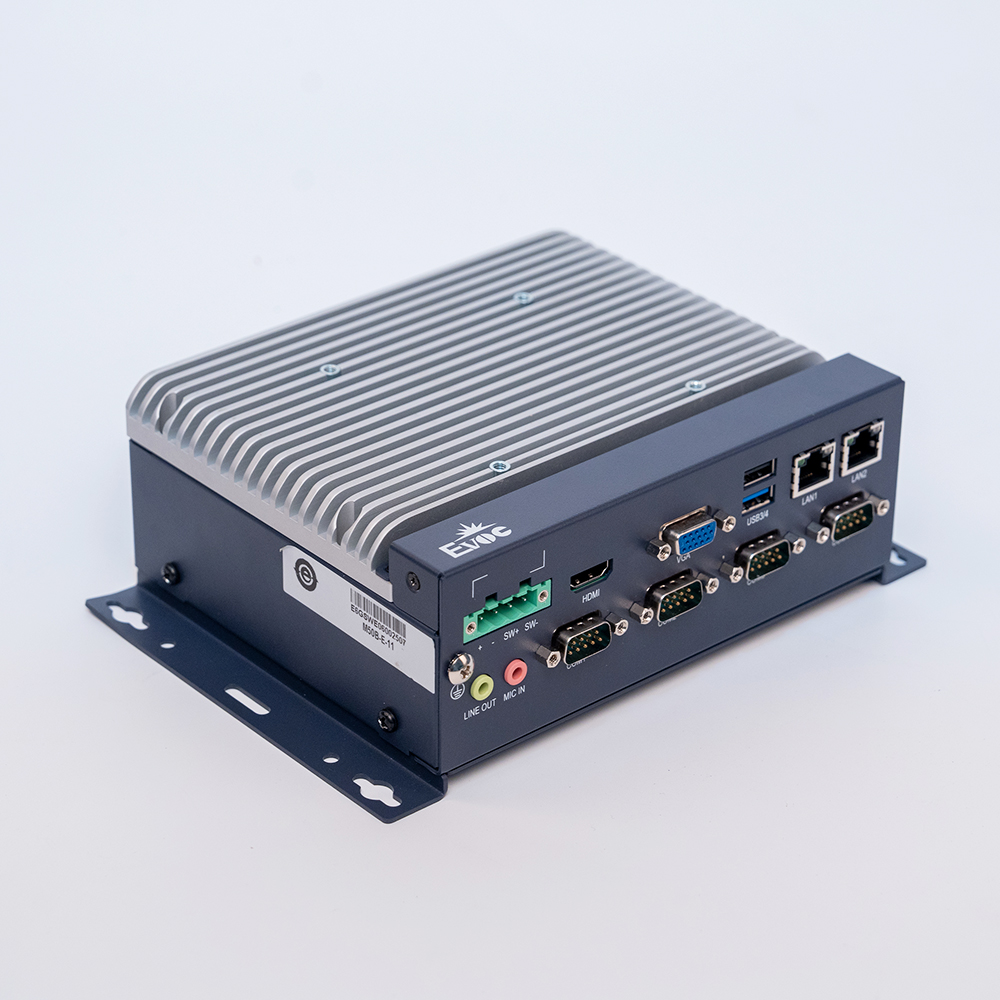

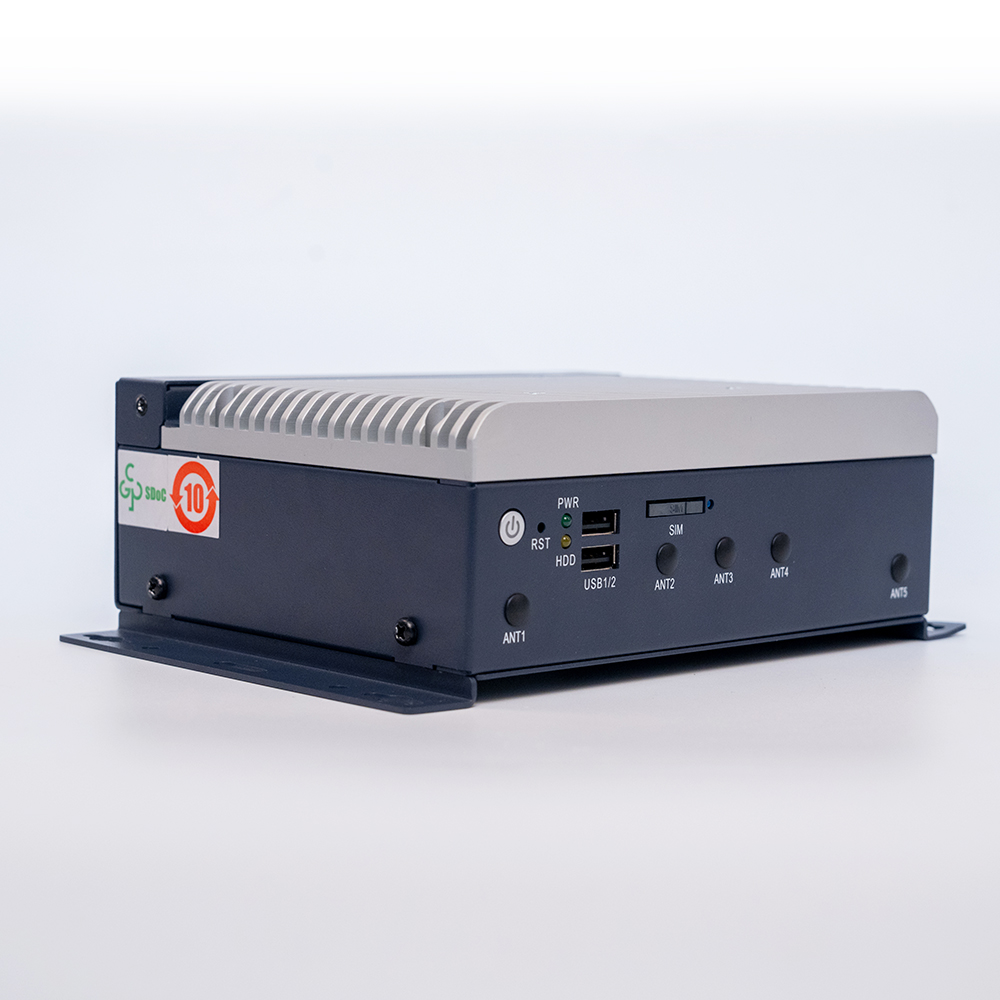

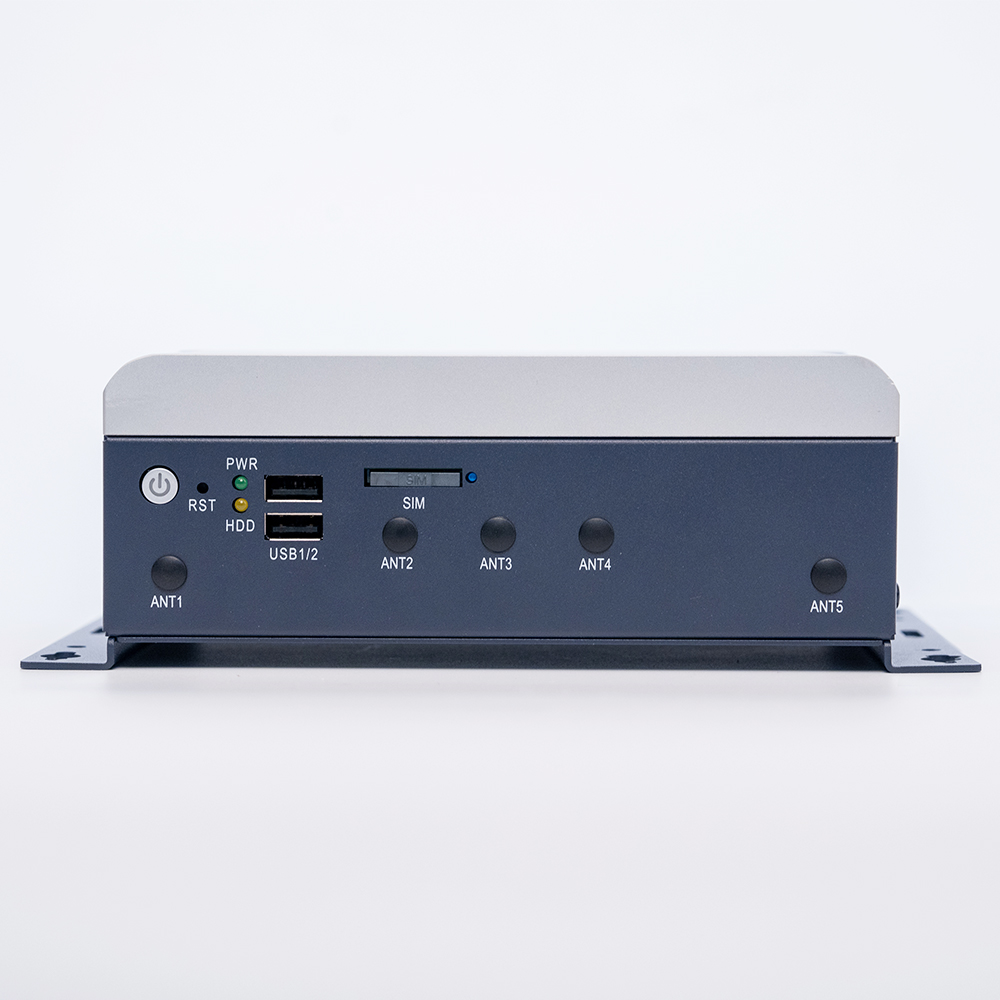

M50B是一款小體積高性能無風扇嵌入式產品，板載第六代Intel? Core? i7/i5/i3 U系列處理器、板載J1900處理器+BayTrail平臺芯片技術方案、板載Intel? Celeron ? J6412/ Intel? Atom? X6425E處理器，支持WIN7（64bit）、WIN10、LINUX等操作系統，整機結構簡單，外形尺寸小巧，無風扇設計，具有優良的密封防塵、散熱與抗振性能，主要應用于機械檢測設備、工業自動化控制、機器人控制器等各種嵌入式智能領域。
| 項目 | 描述 | |
|---|---|---|
| 系統配置 | 處理器 | M50B-E：Intel? Celeron J1900 2.0Ghz四核、Intel? Celeron ? J6412/ Intel? Atom? X6425E處理器，板載不可更換 M50B-H：支持Intel? I3-6100U/I5-6300U/ I7-6600U處理器，板載不可更換 |
| 芯片組 | M50B-E：Intel? BayTrail、Elkhart lake M50B-H：Intel? SkyLake-U |
|
| 內存 | BayTrail：支持1個204Pin DDR3L SO-DIMM槽，標配4GB， 插槽最大支持8GB，整機內存最大支持8GB Elkhart lake：支持1個260 Pin DDR4 SO-DIMM槽，插槽最大支持32GB，整機內存最大支持32GB SkyLake-U：支持1個260Pin DDR4 SO-DIMM槽，板載4GB（可選），插槽最大支持16GB，整機內存最大支持20GB |
|

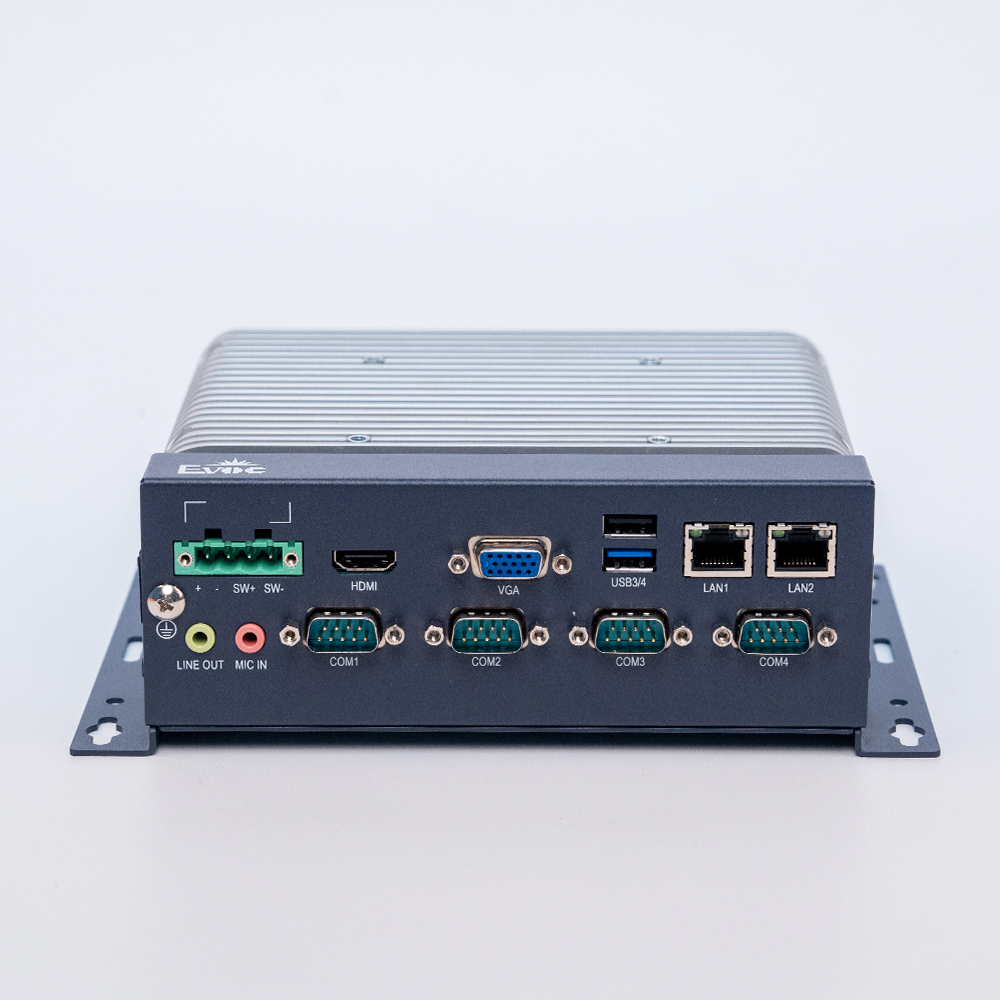

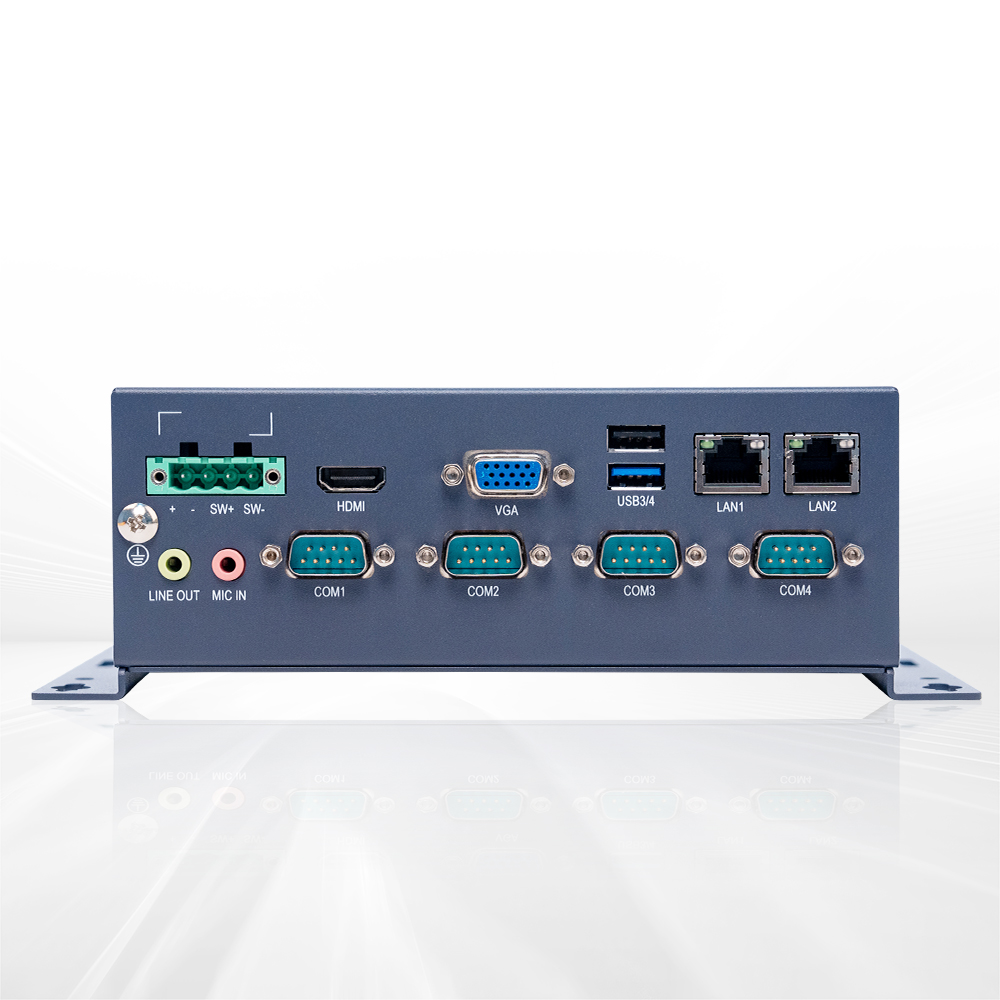

| I/O 接口 | 網口 | 2個RJ45 10/100/1000Mbps網絡接口，最大可擴展至4個網口，LAN1支持網絡喚醒 |
| 顯示 | 提供1個VGA、1個HDMI顯示，支持雙顯 | |
| USB | BayTrail：最大支持1個USB3.0+5個USB2.0接口 Elkhart lake：標配1個USB3.0+3個USB2.0接口，最大支持1個USB3.0+5個USB2.0接口 SkyLake-U：最大支持2個USB3.0+4個USB2.0接口 |
|
| COM | 2~4個串口，COM1~COM4，RS232/485/422可選 | |
| Audio | 1組Audio接口（支持MIC-IN、LINE-OUT） | |
| 擴展總線 | 主板集成 | BayTrail/ SkyLake-U： 1個M.2 key E槽（實現WIFI功能） 1個M-SATA插槽（實現4G 或存儲功能，4G功能和存儲擴展不能共存使用） Elkhart lake： 1個M.2 key B槽（實現5G功能或儲存功能） 1個Mini-PCIE插槽（實現4G或WiFi功能） 1個M.2 key M或PCIEx4（X2資源）臥式（默認支持M.2 key M功能） |
| 存儲器 | 硬盤 | 1個SATA 接口（可選2.5寸機械硬盤或固態硬盤） |
| M-SATA | BayTrail/ SkyLake-U：支持1個M-SATA插槽 Elkhalt lake：支持1個M.2 KEY M和1個M.2 KEY B插槽 |
|
| 工作環境 | 0℃～+45℃（機械硬盤） -10℃～+60℃（寬溫固態/電子硬盤） 注意：整機工作環境的空氣流速須大于0.5m/s |
|
| 存儲環境 | -40℃～+85℃；濕度：5%～95%（非凝結狀態） | |
| 安裝方式 | 壁掛式、桌面式、VESA標準支撐臂 | |
| 產品尺寸 | 176mm（W）×142mm（D）×64mm（H）（不含安裝支架） | |
| 電源 | 1個4Pin鳳凰端子型電源接口 外置AC 220V電源適配器供電 或 DC 9-30V 寬壓輸入（可選） 整機標配單壓直流輸出： Intel? SkyLake-U： DC 19V 單電源供電 Intel? BayTrail/ Elkhart lake：DC 12V 單電源供電 |
|
| 操作系統 | Intel? BayTrail/ SkyLake-U：支持WIN7（64bit）、WIN10、LINUX（2.6內核）等操作系統 Intel? Elkhart lake： WIN10、CentOS 、Linux、Ubuntu等高內核版本LINUX系統 |
|
