低功耗高性能無風扇嵌入式系統

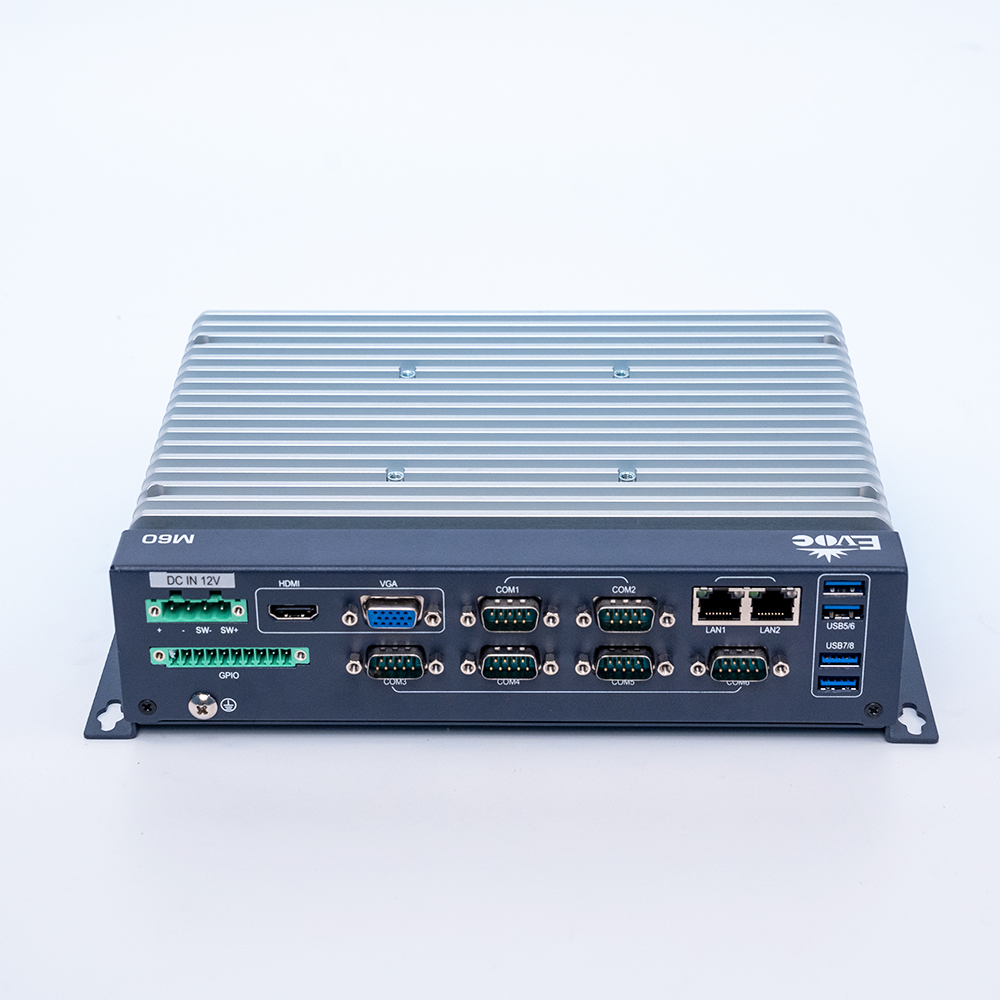

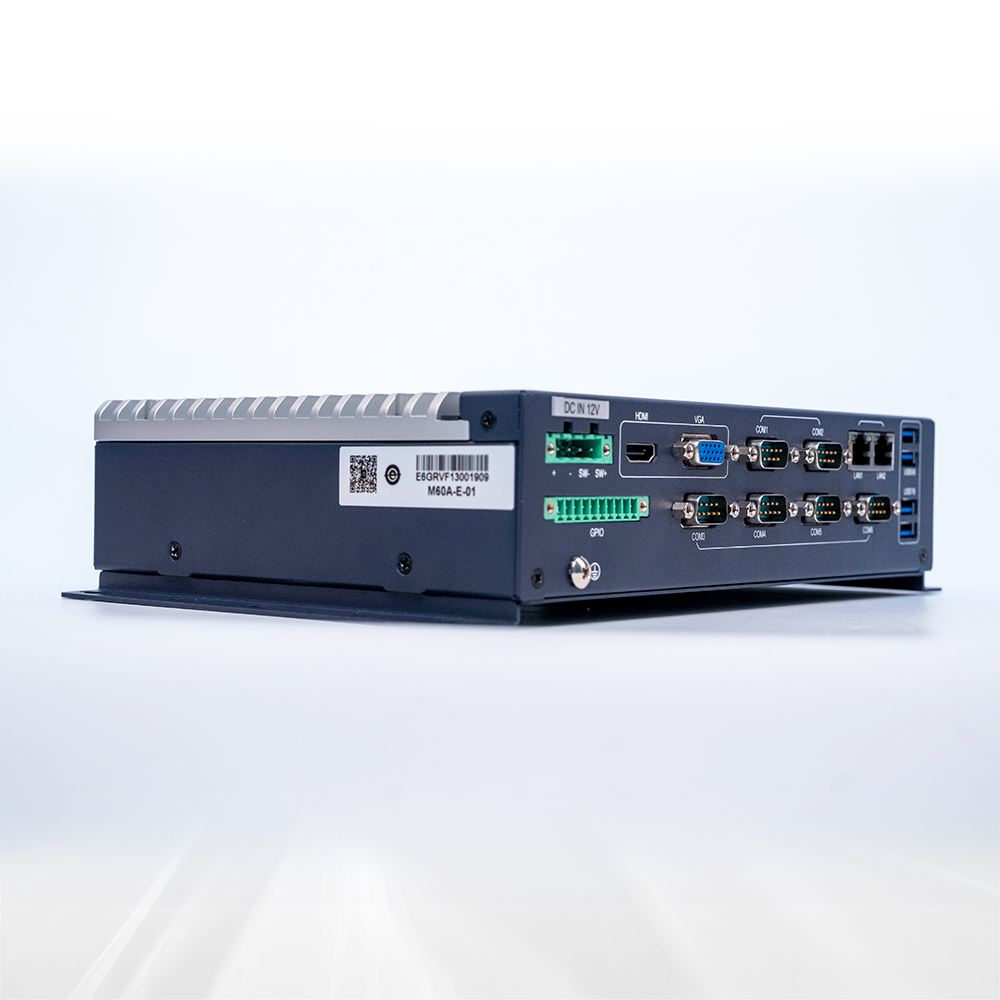

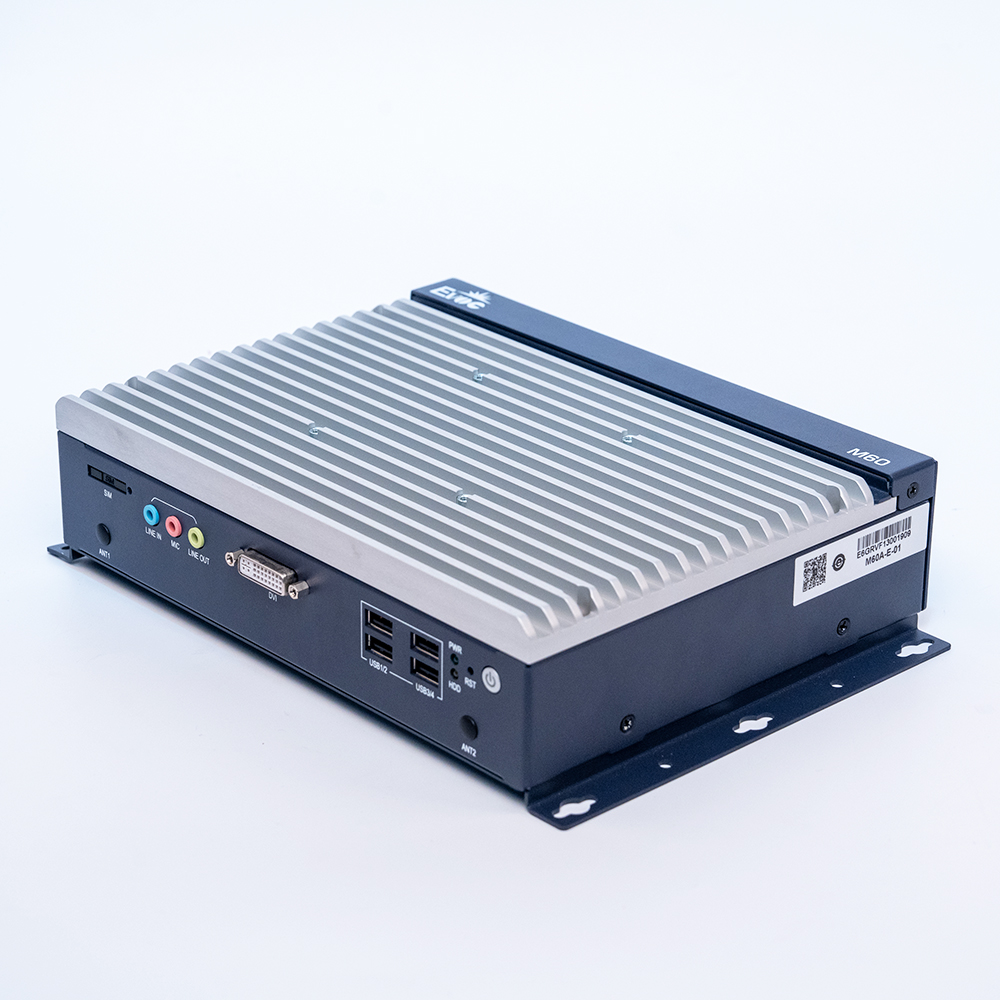

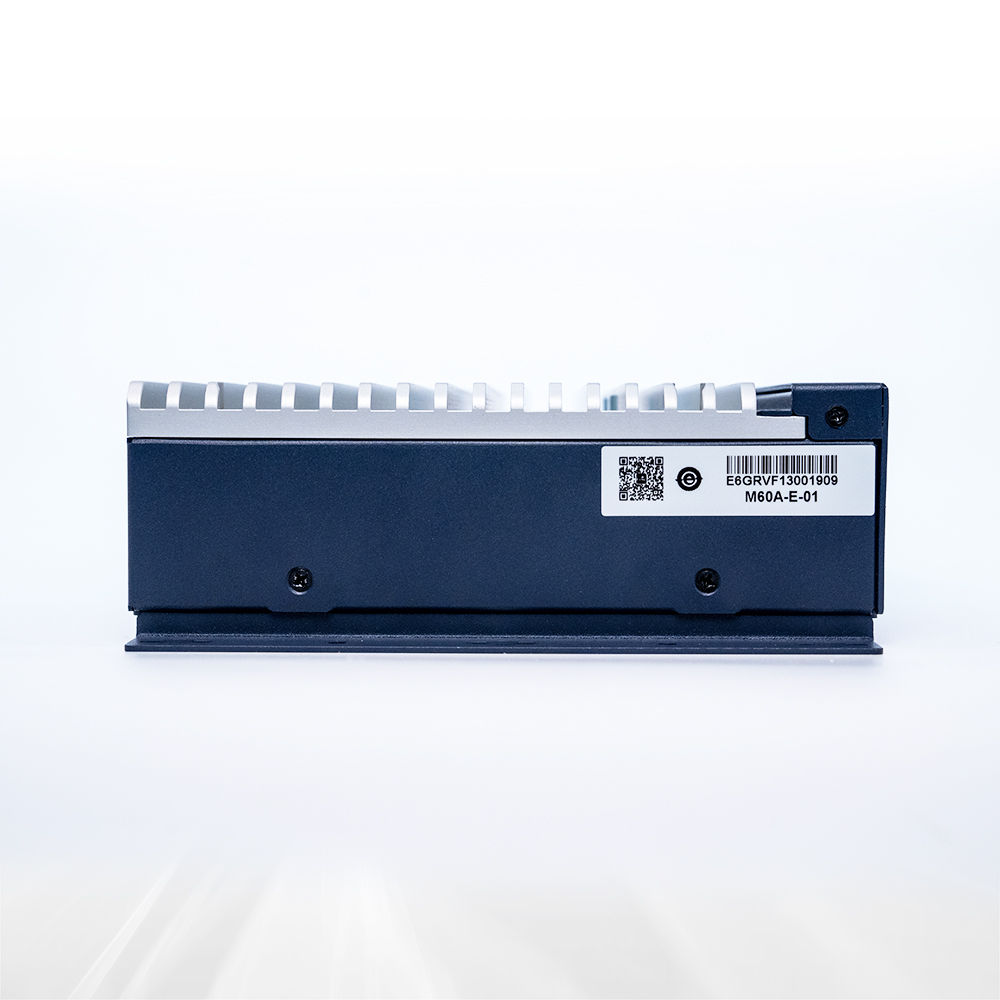

M60A是一款低功耗高性能無風扇嵌入式產品，產品機殼采用鋁合金鑄造成形，結構緊湊、無風扇設計，具有優良的密封防塵、散熱與抗振性能，可以滿足污染大，灰塵多，電磁干擾嚴重等惡劣環境的使用。產品采用Intel C236/H110/Baytrail多種平臺技術方案實現，支持Intel? Core?6/7/8/9 CPU，支持多個千兆網口，支持PCI、PCIE擴展，整機功能齊全，環境適應性強，產品適用于中高端客戶需求，可廣泛應用于機器視覺、自動駕駛、高速公路車道控制、機械檢測設備、工業自動化控制等各種嵌入式領域。
| 項目 | 描述 | |
|---|---|---|
| 系統配置 | 處理器 | M60A-E：Intel? Celeron J1900 2.0Ghz四核，板載不可更換 M60A-H：Intel? H110/C236：支持6/7/8代Intel? Core? I3/I5/I7系列，支持9代Intel? Core? I3/I5系列，LGA1151，CPU TDP ≤ 65W |
| 芯片組 | M60A-E：Intel? BayTrail M60A-H：Intel? H110/C236 |
|
| 內存 | M60A-E（BayTrail）：支持1個204Pin DDR3L SO-DIMM插槽，最大支持8GB，且 8G DDR3L 內存需雙面顆粒。 M60A-H（H110/C236）： 支持2個260Pin DDR4 SO-DIMM內存插槽，單個插槽最大支持32GB，整機內存最大支持64GB |
|
| I/O 接口 | 網口 | 2/4/6個RJ45 10/100/1000Mbps網絡接口可選 |
| 顯示 | M60A-E （BayTrail）/M60A-H（H110）：支持VGA、HDMI、DVI-I中任意兩顯，不支持同時三顯 M60A-H （C236）：支持VGA、HDMI、DVI-I同時獨立三顯 |
|
| USB | M60A-E（BayTrail）：1個USB3.0+7個USB2.0接口 M60A-H（H110）：4個USB3.0+4個USB2.0接口 M60A-H（C236）：8個USB3.0接口 |
|
| COM | 4/5/6個串口可選，COM1~COM6支持RS232/485/422可選（MAX），配擴展箱可達到10個COM口，擴展箱的4個串口為RS-232模式 | |
| GPIO | 1個8路GPIO（1×10鳳凰端子） | |
| Audio | 1組Audio接口（支持MIC-IN、LINE-IN、LINE-OUT） | |
| 擴展總線 | 主板集成 | 1個M-SATA插槽（實現4G 或存儲功能） 1個SIM卡槽，支持SIM卡外插，方便安裝 1個M.2 key E槽（實現WIFI功能） M60A-H（C236）：支持1個M.2 keyM（PCIe X4信號） M60A-H（H110）：支持1個M.2 keyM（PCIe X1信號） |
| 擴展箱 | 雙擴展卡一：2個PCI（選配） 雙擴展卡二：1個PCI+1個PCIE x 16（選配） 四擴展卡一：4個PCI（選配） 適配M60A-H（H110/C236）：PCIE槽為PCIE3.0 x16信號 適配M60A-E （J1900）：PCIE槽為PCIE3.0 x1信號 備注：PCI槽支持PCI2.3標準；PCI卡支持尺寸高106.68mm，長174.63mm，PCIE卡支持尺寸高106.68mm，長167.65mm |
|
| 存儲器 | 硬盤 | 提供2個SATA接口，支持2個2.5寸筆記本硬盤，支持熱插拔功能 |
| M-SATA | 提供1個M-SATA插槽 M60A-H（C236）：支持1個M.2 keyM（PCIe X4信號） M60A-H（H110）：支持1個M.2 keyM（PCIe X1信號） |
|
| 工作環境 | CPU功耗：CPU TDP＜35W 帶機械硬盤：0℃～+45℃ 帶固態/電子硬盤：-10℃～+60℃ CPU功耗：CPU TDP=35W 帶機械硬盤：0℃～+40℃ 帶固態/電子硬盤：-10℃～+60℃ CPU功耗：35W＜CPU TDP≤65W 帶機械硬盤：0℃～+40℃ 帶固態/電子硬盤：-10℃～+50℃ 注意：整機工作環境的空氣流速依據具體配置 |
|
| 存儲環境 | -40℃～+85℃；濕度：5%～95%（非凝結狀態） | |
| 安裝方式 | 壁掛式、桌面式、VESA標準支撐臂 | |
| 產品尺寸 | 不帶擴展箱： M60A-E：240mm（W）×185mm（D）×58mm（H） M60A-H：240mm（W）×185mm（D）×78mm（H） 帶擴展箱： M60A-E-2P：240mm（W）×196.8mm（D）×113mm（H） M60A-H-2P：240mm（W）×196.8mm（D）×133mm（H） |
|
| 電源 | 1個4Pin鳳凰端子型電源接口 外置AC 220V電源適配器供電 或 DC 9-36V 寬壓輸入可選： M60A-H（Intel? H110/C236）：標配 DC 19V 單電源供電（可選配9VDC-36VDC寬壓模塊） M60A-E（Intel? BayTrail）：標配 DC 12V 單電源供電（可選配9VDC-36VDC寬壓模塊） |
|
| 操作系統 | WIN7(64bit)、WIN10、LINUX(2.6 內核) | |
