無風扇嵌入式系統

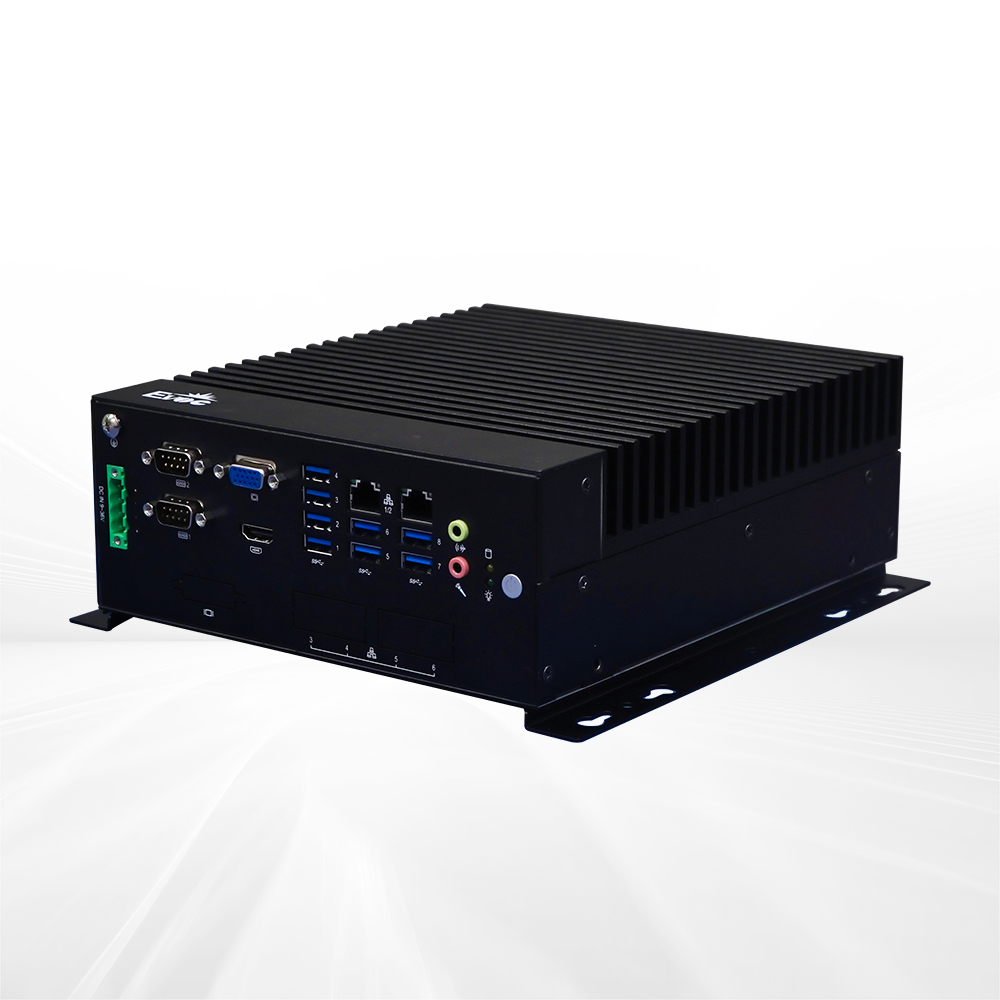

M80是一款高性能嵌入式平臺,主板采用Intel W480E芯片組,支持第十代/十一代至強酷睿處理器;整機結構簡單,外形尺寸小巧,具有優良的散熱與抗振性能;整機IO接口豐富,同時支持WIFI、4G功能;通過高速連接器可擴展豐富IO接口,用戶可自定義接口,支持PCI、PCIE擴展,以滿足不同應用需求;產品主要應用于機器視覺、高速公路車道控制器、AI人工智能與邊緣計算、車路協同與輔助駕駛、智能制造非標設備等應用領域。
項目 | 描述 | |
---|---|---|
系統配置 | 處理器 | Intel? Xeon W & 10th /11th Core? i9/i7/i5/i3 ,LGA1200,功耗不超過 65W的系列處理器 |
芯片組 | Intel? W480E | |
內存 | 2個260 Pin DDR4 SO-DIMM插槽,單槽最大支持32G,整機最大支持64G | |

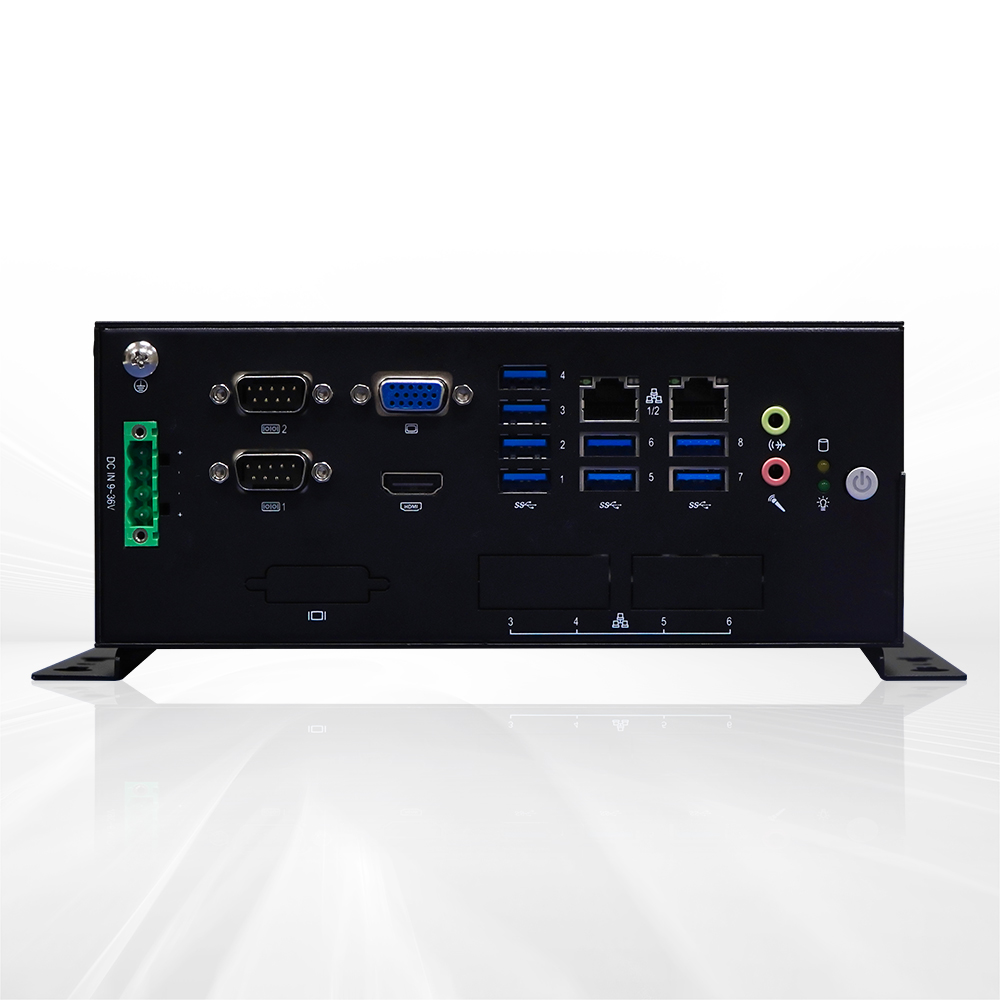

I/O 接口 | 網口 | 2個RJ45 10/100/1000Mbps網絡接口,可擴展至6個網口 |
顯示 | 1個VGA,1個HDMI顯示,內置1個DVI接口 | |
USB | 4個USB3.2(Gen 2)+4個USB3.2(Gen 1)接口 | |
COM | 2個串口(RS232/485/422可選) | |
Audio | 1組Audio接口(支持MIC-IN、LINE-OUT) | |
擴展總線 | 主板集成 | 1個8路GPIO 4個內置2x5Pin Wafer插針(可擴展RS232) 1個內置USB2.0(1x5PIN wafer插針,可通過USB線材擴展內置加密狗) 4個SATA 3.0(6Gbps),支持Raid 0/1/5/10 1個TPM接口,支持TPM2.0 1個M-SATA插槽(實現4G 或存儲功能,4G功能和存儲擴展不能共存使用) 1個內部SIM卡槽 1個M.2 Key E(可實現WIFI擴展) 1個2×30Pin高速連接器,自定義擴展接口,可外接擴展模塊 |
存儲器 | 硬盤 | M80主機本身支持1個2.5寸硬盤位 擴展箱支持可選硬盤擴展支架,支架占用擴展槽位: 1槽擴展箱,可選擴展支架擴展1個2.5寸硬盤位 2槽擴展箱,可選擴展支架擴展2個2.5寸硬盤位 3槽擴展箱,可選擴展支架擴展2個2.5寸硬盤位 |
M-SATA | 支持1個M-SATA插槽 | |
工作環境 | 0℃~+45℃(機械硬盤/常溫固態硬盤) -20℃~+60℃(寬溫固態/電子硬盤, CPU TDP≤35W) -20℃~+50℃(寬溫固態/電子硬盤, 35W<CPU TDP≤65W) 注: 1.無風扇整機不推薦搭配HDD普通機械硬盤,整機工作環境的空氣流速須大于0.7m/s 2.帶風扇配置可以搭配HDD機械硬盤 |
|
存儲環境 | -40℃~+85℃;濕度:5%~95%(非凝結狀態) | |
安裝方式 | 壁掛式、桌面式 | |
產品尺寸 | 80mm(W)×240mm(D)×200mm(H) M80-1P:108mm(W)×240mm(D)×200mm(H) M80-2P:129mm(W)×240mm(D)×200mm(H) M80-3P:154mm(W)×240mm(D)×200mm(H) |
|
電源 | 1個4Pin鳳凰端子型電源接口 外置AC 220V電源適配器供電 或 DC 9-36V 寬壓輸入可選 |
|
操作系統 | 支持WIN10(64 bit)、Server 2019和Ubuntu X64、CentOS等高內核版本Linux操作系統 |
